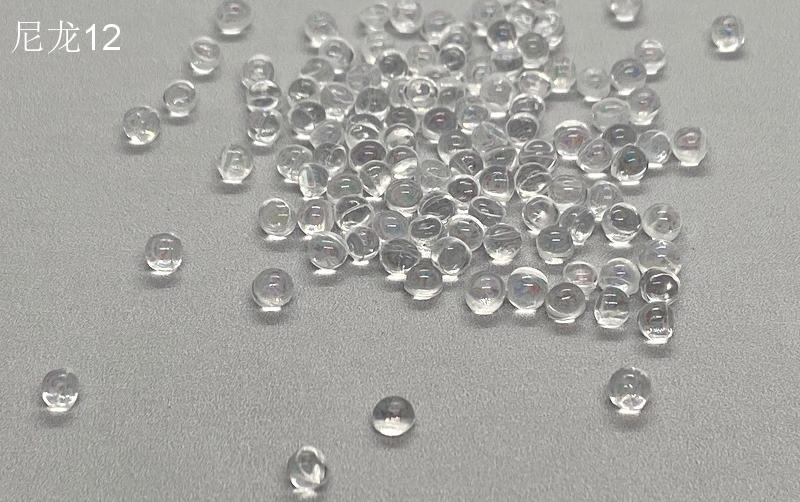

透明尼龙

PA12的性能

PA12除具有与PA11类似的特点外，还具有吸水性小、柔软性好、电性能较其他 PA 要好，尺寸稳定性高。

PA12的加工

PA12可用热塑性塑料的加工方法加工，具体有注塑、挤出及吹塑等。加工特性与PA11类似。

尼龙12、透明尼龙的介绍

PA12为聚十二酰胺的聚合物革文名称为 NylonlL oylaury Laction ，简称PA12。PA12为十二内酰胺自身开环缩聚产物，结构式为 FNH 一（ CH ). COl ，PA12于1966年由德国的 AC 公司首先实现工业化生产，现已达到1.6万 t 的生产规模。此外日本的东丽公司、宇部兴公可及意大利的 Sina Viscosa 公司都有生产。

我国的江苏靖江大众塑料厂和江苏淮阴化工研究所有小批量生产；另外，巴陵有化研究院拟建0.2万 t 装置。目前，PA12在整个 PA 中占到 5％的份额，2000年产量约为5万吨。

PA12具有 PA 中最小的吸水率，其制品性能稳定，耐热及低温性能好，与金属附着力高。它主要用于汽车光纤及涂料工业。

PA12、透明尼龙的应用

（1）汽车工业汽车刹车管、输油管、发动机零件、发动机有箱、冷却系统部件及燃料过滤器等。

（2）机械工业如齿轮、凸轮及轴承保持架等。

（3）光学如光学仪器、光导纤维等。

（4）涂料如北京化工研究院开发的减磨涂料，可用于直升飞机尾部等。

（5）其他如仪表板罩、食品及药物包装材料等。

PA12、透明尼龙物性参考

物理性能	干燥	调节后的	单位制	测试方法
密度	1	--	g/cm³	ISO 1183
收缩率
垂直流动方向	0.8	--	%	ISO 294-4
流动方向	0.7	--	%	ISO 294-4
吸水率
饱和, 23°C	3	--	%	ISO 62
平衡, 23°C, 50% RH	1.5	--	%	ISO 62
硬度	干燥	调节后的	单位制	测试方法
球压硬度	--	90	MPa	ISO 2039-1
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量	1600	1600	MPa	ISO 527-2
拉伸应力 (屈服)	60	60	MPa	ISO 527-2
拉伸应变 (屈服)	6	6	%	ISO 527-2
标称拉伸断裂应变	> 50	> 50	%	ISO 527-2
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度
-30°C	9	12	kJ/m²	ISO 179/1eA
23°C	9	13	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度
-30°C	无断裂	无断裂		ISO 179/1eU
23°C	无断裂	无断裂		ISO 179/1eU
热性能	干燥	调节后的	单位制	测试方法
热变形温度
0.45 MPa, 未退火	135	--	°C	ISO 75-2/B
1.8 MPa, 未退火	115	--	°C	ISO 75-2/A
连续使用温度
-- 1	80.0 到 100	--	°C	内部方法
-- 2	120	--	°C	内部方法
玻璃转化温度 3	155	--	°C	ISO 11357-2
线形热膨胀系数
流动	9.00E-05	--	cm/cm/°C	ISO 11359-2
横向	9.00E-05	--	cm/cm/°C	ISO 11359-2
电气性能	干燥	调节后的	单位制	测试方法
表面电阻率	--	1.00E+12	ohms	IEC 60093
体积电阻率	--	1.00E+13	ohms·cm	IEC 60093
介电强度	--	34	kV/mm	IEC 60243-1
漏电起痕指数	--	600	V	IEC 60112
可燃性	干燥	调节后的	单位制	测试方法
可燃性等级 (0.800 mm)	HB	--		IEC 60695-11-10, -20
补充信息	干燥	调节后的		测试方法
ISO Type	PA MACM12, GT,14-020	--		ISO 1874
