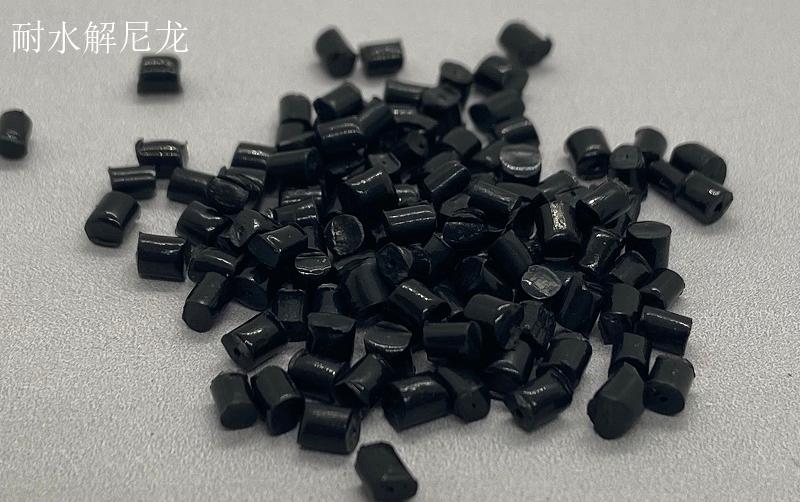

耐水解尼龙

出色的低温韧性
高强度和刚度。
尺寸稳定。
蠕变趋势低。
良好的抗冲击强度。
非常低的热膨胀系数。
对酸具有良好的耐化学性
对氯和腐蚀剂具有出色的耐受性。
具有较低的汽油渗透性和出色的气体阻隔性。
非常好的电性能
非常低的吸湿性。
良好的粘合和焊接能力

耐水解尼龙的介绍

众所皆知，聚酰胺尼龙PA66/PA6具有吸水性和吸水能力，由于其高分子材料上的主链含有重复较多的酰胺基团，因此在高温高湿的环境下，尼龙容易与水或者有机物上的羟基发生水解反应，即人们常说的水解和醇解反应。水解（醇解反应）对尼龙的危害是很大的；从微观角度来看，水解反应只是将尼龙高分子的长碳链切断，只要不数量不多，不会影响高分子材料的机械性能等等。但是，物质都是存在普遍联系的，细微的变化也会引起高分子材料的其他性能改变。这时，尼龙材料的使用寿命会有所降低，在制件中呈现出黄变、脆断的现象，对于生产而言，影响还是很大的，严重的话，还可能会影响到整个大型项目的落地。为了解决这个问题，见仁见智，众说纷纭。其中有一种高成本解决方案是：把解决这个问题的关键点，放在尼龙原料的生产源头中，在聚合尼龙时加入耐水解助剂，再进行造粒。

耐水解尼龙的物性参数

物理性能	额定值	单位制	测试方法
密度	1.37	g/cm³	ISO 1183
溶化体积流率（MVR）	25	cm³/10min	ISO 1133
吸水率			ISO 62
饱和, 23°C	5.5	%	ISO 62
平衡, 23°C, 50% RH	1.7	%	ISO 62
机械性能	额定值	单位制	测试方法
拉伸模量 (23°C)	10100	MPa	ISO 527-2
拉伸应力 (断裂, 23°C)	188	MPa	ISO 527-2
拉伸应变 (断裂, 23°C)	3.3	%	ISO 527-2
弯曲模量 (23°C)	8850	MPa	ISO 178
弯曲应力 (23°C)	275	MPa	ISO 178
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度			ISO 179
-30°C	9	kJ/m²	ISO 179
23°C	11	kJ/m²	ISO 179
简支梁无缺口冲击强度			ISO 179
-30°C	63	kJ/m²	ISO 179
23°C	77	kJ/m²	ISO 179
悬壁梁缺口冲击强度			ISO 180
-40°C	8.3	kJ/m²	ISO 180
23°C	11	kJ/m²	ISO 180
热性能	额定值	单位制	测试方法
热变形温度 (1.8 MPa, 未退火)	249	°C	ISO 75-2/A
溶融温度（DSC）	260	°C	ISO 3146
