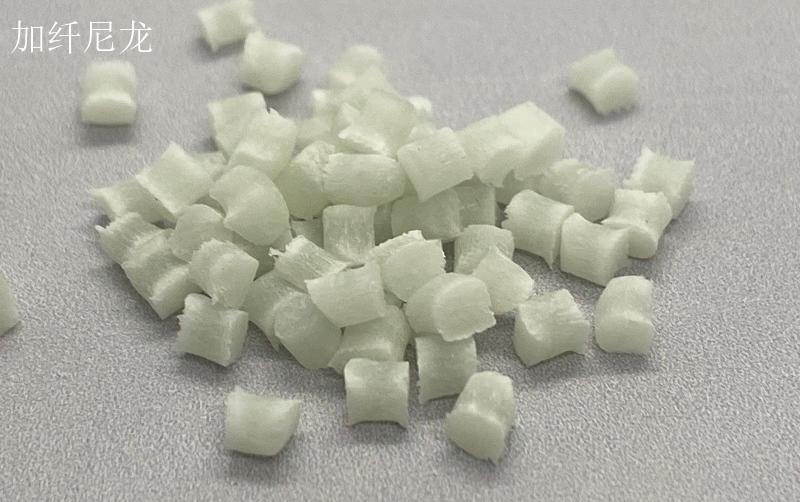

加纤尼龙

优异的力学性能
更好的尺寸稳定性
耐热性良好
耐老化性良好
耐疲劳良好
收缩率下降
抗冲击性能提高
加纤尼龙的拉伸强度、弯曲强度、弯曲模量提高

与我们联系获得更多材料信息
Plastic Products

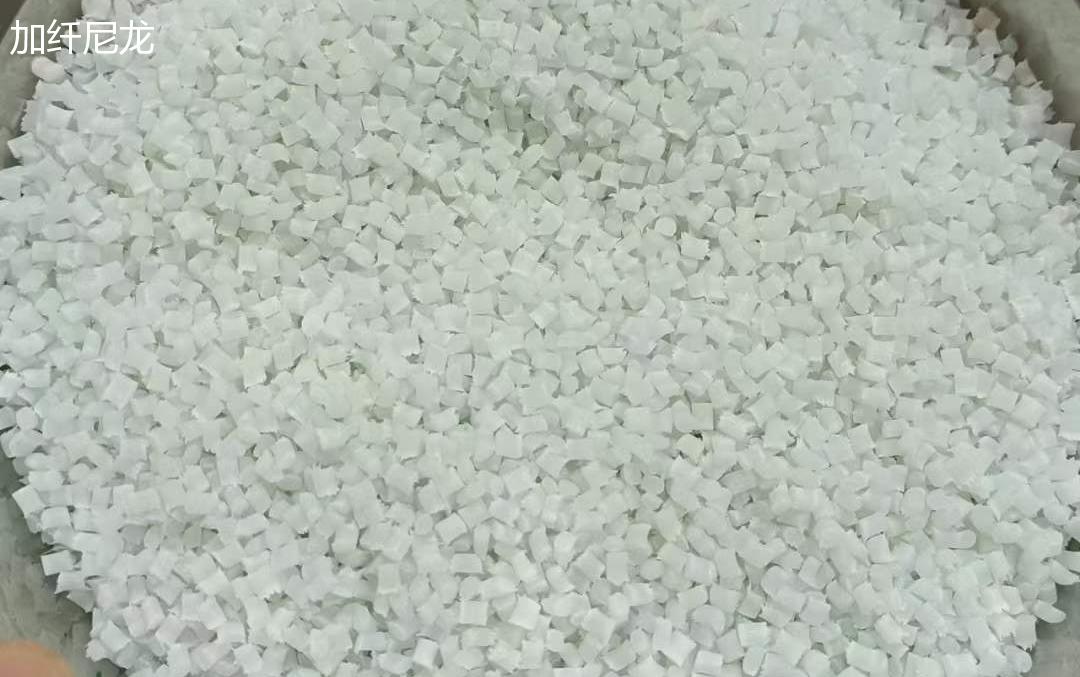

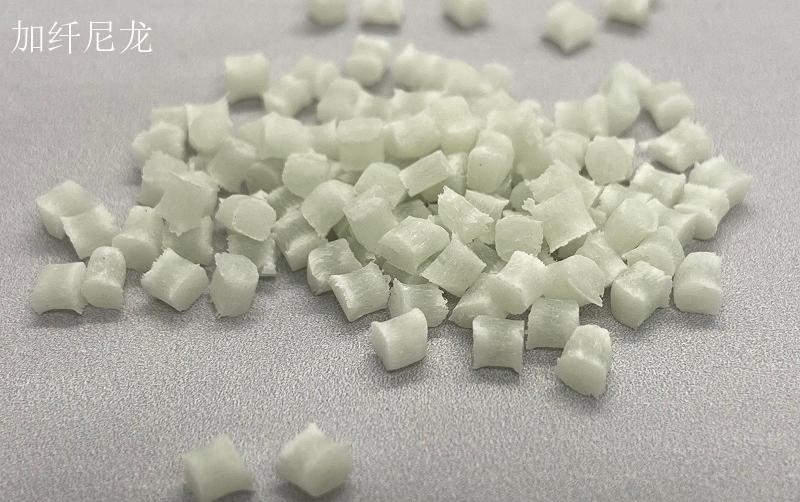

加纤尼龙的介绍

尼龙是一种热塑性树脂，一般是由己二酸和己二胺缩聚制的，常用玻璃纤维增强材料。制成增强尼龙以提高刚性，降低蠕变性，并使制品的成型收缩率变小、尺寸稳定性变好。用金属纤维增强，不仅模量高，还具导电性，用矿物也有很好的增强效果，且使加工成型容易，成本降低。

常见加纤比例15、30%、45%，玻纤比例及颜色可定制

PA66加纤33%玻纤增强尼龙物性参数

物理性能	干燥	调节后的	单位制	测试方法
密度	1.39	--	g/cm³	ISO 1183
收缩率				ISO 294-4
垂直流动方向	1.1	--	%	ISO 294-4
流动方向	0.3	--	%	ISO 294-4
吸水率
24 hr	1.2	--	%	ASTM D570
23°C, 24 hr, 2.00 mm	5.7	--	%	ISO 62
平衡, 23°C, 2.00 mm, 50% RH	1.8	--	%	ISO 62
粘数	145	--	cm³/g	ISO 307
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量	10500	8000	MPa	ISO 527-2
拉伸应力 (断裂)	200	140	MPa	ISO 527-2
拉伸应变 (断裂)	3.5	5	%	ISO 527-2
拉伸蠕变模量				ISO 899-1
1 hr	--	8000	MPa	ISO 899-1
1000 hr	--	5500	MPa	ISO 899-1
弯曲模量	9300	6210	MPa	ISO 178
弯曲应力	290	200	MPa	ISO 178
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度				ISO 179/1eA
-40°C	10	10	kJ/m²	ISO 179/1eA
-30°C	10	10	kJ/m²	ISO 179/1eA
23°C	13	17	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度				ISO 179/1eU
-30°C	70	75	kJ/m²	ISO 179/1eU
23°C	85	100	kJ/m²	ISO 179/1eU
悬壁梁缺口冲击强度				ISO 180/1A
-40°C	10	10	kJ/m²	ISO 180/1A
-30°C	10	10	kJ/m²	ISO 180/1A
23°C	12	15	kJ/m²	ISO 180/1A
无缺口伊佐德冲击强度				ISO 180/1U
-30°C	70	70	kJ/m²	ISO 180/1U
23°C	80	90	kJ/m²	ISO 180/1U
热性能	干燥	调节后的	单位制	测试方法
热变形温度
0.45 MPa, 未退火	261	--	°C	ISO 75-2/B
1.8 MPa, 未退火	252	--	°C	ISO 75-2/A
玻璃转化温度 1	80	--	°C	ISO 11357-2
熔融温度 2	262	--	°C	ISO 11357-3
线形热膨胀系数				ISO 11359-2
流动	1.80E-05	--	cm/cm/°C	ISO 11359-2
横向	8.30E-05	--	cm/cm/°C	ISO 11359-2
Specific Heat Capacity	1330	--	J/kg/°C
充模分析	干燥	调节后的	单位制
Specific Heat Capacity of Melt	2210	--	J/kg/°C
Thermal Conductivity of Melt	0.22	--	W/m/K
电气性能	干燥	调节后的	单位制	测试方法
体积电阻率	1.00E+15	--	ohms·cm	IEC 60093
相对电容率				IEC 60250
100 Hz	4.2	--		IEC 60250
1 MHz	4	--		IEC 60250
耗散因数				IEC 60250
100 Hz	0.01	--		IEC 60250
1 MHz	0.015	--		IEC 60250
漏电起痕指数	600	--	V	IEC 60112
可燃性	干燥	调节后的	单位制	测试方法
燃烧速率 3(1.00 mm)	28	--	mm/min	ISO 3795
可燃性等级 (0.710 mm)	HB	--		IEC 60695-11-10, -20
极限氧指数	24	--	%	ISO 4589-2
