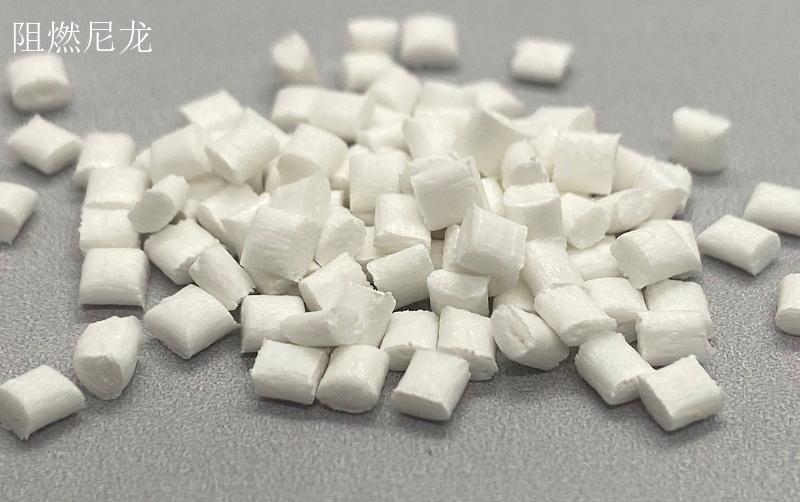

阻燃尼龙

优异的阻燃性能
优异的机械性能
优异的电气绝缘性能
良好的热稳定性
产品研发的灵活性
成本可控性

阻燃尼龙的介绍

未经改性的尼龙其阻燃性能较差，其垂直燃烧只能达到UL94 V-2级，氧指数为24左右，并且在燃烧过程中产生滴落，属于易燃材料，在使用过程中极易引发火灾。尤其是在电子产品领域，因尼龙而引发的火灾不计其数，造成损失较大，因此，对尼龙的阻燃改性成为当今学术界与工业界共同关注与攻关的课题。

尼龙中应用较广的无卤阻燃剂是红磷和三聚氰胺盐类。红磷具有很高的阻燃效率并能改善制品的抗电弧性，但其储存及颜色方面的局限性大大限制了其在尼龙中的应用，一般只应用于尼龙6中。另一种在尼龙中使用的无卤阻燃剂是三聚氰胺盐，主要是三聚氰胺尿酸盐和磷酸盐。它们具有较好的阻燃效率，但热稳定性较差，且由于易吸潮而使得制品在潮湿环境下电性能较差。

阻燃尼龙的分类

增强阻燃尼龙：玻纤增强填充系列材料系不同含量玻纤、矿粉增强填充PA材料，主要包括玻纤增强填充PA6以及玻纤增强填充PA66两大系列，具有高强度、高刚性、高耐热、良好的尺寸稳定性以及成型工艺性。可以用注射、模压、挤出等方法成型，广泛应用于汽车、电器等行业。

无卤阻燃尼龙：无卤阻燃尼龙，尼龙中应用较广的无卤阻燃剂是红磷和三聚氰胺盐类，无卤阻燃尼龙产品阻燃性能优异，阻燃级别达到 UL94V0级，具有低析出、防滴落，高电气性能及耐热性优良，CTI值高，电气性能好，冲击强度高，对环境友好，环保。适合做电气接插件。通过在材料中添加符合欧洲ROHS标准的溴系阻燃剂或无卤阻燃剂，以提高复合材料的阻燃性能。包括UL94V—0级试验和V一1、V一2级试验。这种粒状尼龙能承受的加工温度为500F(260℃)。

阻燃尼龙的物性参数参考

物理性能	干燥	调节后的	单位制	测试方法
比重	1.34	--	g/cm³	ASTM D792, ISO 1183
溶化体积流率（MVR） (275°C/5.0 kg)	40	--	cm³/10min	ISO 1133
收缩率 - 流动 (3.18 mm)	0.5	--	%
吸水率
饱和	6	--	%	ASTM D570
饱和, 23°C	6	--	%	ISO 62
平衡, 50% RH	1.4	--	%	ASTM D570
平衡, 23°C, 50% RH	1.4	--	%	ISO 62
机械性能	干燥	调节后的	单位制	测试方法
拉伸模量 (23°C)	8500	6000	MPa	ISO 527-2
抗张强度
断裂, 23°C	138	--	MPa	ASTM D638
断裂, -40°C	196	--	MPa	ISO 527-2
断裂, 23°C	140	100	MPa	ISO 527-2
伸长率
断裂, 23°C	3	--	%	ASTM D638
断裂, 23°C	3	4.5	%	ISO 527-2
弯曲模量 (23°C)	7100	--	MPa	ASTM D790
冲击性能	干燥	调节后的	单位制	测试方法
简支梁缺口冲击强度				ISO 179
-30°C	10	--	kJ/m²	ISO 179
23°C	13	17	kJ/m²	ISO 179
简支梁无缺口冲击强度				ISO 179
-30°C	60	65	kJ/m²	ISO 179
23°C	65	70	kJ/m²	ISO 179
悬壁梁缺口冲击强度				ASTM D256
-40°C	64	--	J/m	ASTM D256
23°C	75	--	J/m	ASTM D256
热性能	干燥	调节后的	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火	250	--	°C	ASTM D648, ISO 75-2/B
1.8 MPa, 未退火	238	--	°C	ASTM D648
1.8 MPa, 未退火	250	--	°C	ISO 75-2/A
熔融峰值温度	260	--	°C	ASTM D3418, ISO 3146
线形热膨胀系数
流动	2.00E-05	--	cm/cm/°C	ASTM E831
流动	3.00E-05	--	cm/cm/°C
横向	7.00E-05	--	cm/cm/°C
RTI Elec				UL 746
0.400 mm	110	--	°C	UL 746
0.810 mm	120	--	°C	UL 746
1.50 mm	120	--	°C	UL 746
3.00 mm	120	--	°C	UL 746
RTI Imp				UL 746
0.400 mm	115	--	°C	UL 746
0.810 mm	115	--	°C	UL 746
1.50 mm	115	--	°C	UL 746
3.00 mm	115	--	°C	UL 746
RTI				UL 746
0.810 mm	130	--	°C	UL 746
1.50 mm	130	--	°C	UL 746
3.00 mm	130	--	°C	UL 746
电气性能	干燥	调节后的	单位制	测试方法
体积电阻率
1.50 mm	1.00E+13	1.00E+10	ohms·cm	ASTM D257
--	1.00E+13	1.00E+10	ohms·cm	IEC 60093
介电强度	33	30	kV/mm	IEC 60243-1
介电常数 (1 MHz)	3.7	5		IEC 60250
耗散因数 (1 MHz)	0.02	0.1		IEC 60250
漏电起痕指数	550	550	V	IEC 60112
可燃性	干燥	调节后的	单位制	测试方法
UL 阻燃等级				UL 94
0.810 mm	V-0	--		UL 94
1.50 mm	V-0	--		UL 94
3.00 mm	V-0	--		UL 94
