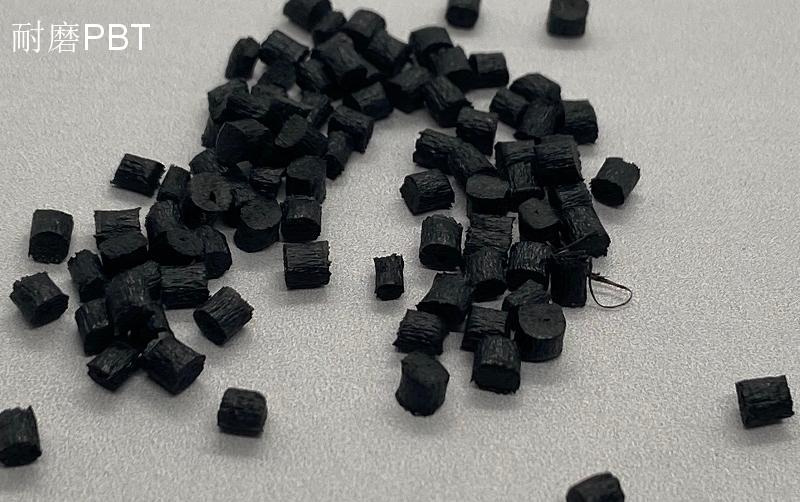

耐磨PBT

自润滑
尺寸稳定。
低摩擦系数。
低磨损性。
非常低的热膨胀系数。
对酸具有良好的耐化学性
对氯和腐蚀剂具有出色的耐受性。
具有较低的汽油渗透性和出色的气体阻隔性。
非常好的电性能
非常低的吸湿性。
良好的粘合和焊接能力

耐磨PBT的介绍

聚对苯二甲酸丁二醇酯(PBT)相熔性好、抗冲击强度高、易加工，耐寒性能好，缓解热胀冷缩，有自润滑性，直接与塑料混合使用，提高缺口冲击强度，改善PBT的耐磨性能，达到低磨损性能。

耐磨PBT的物性参考

物理性能	额定值	单位制	测试方法
密度	1.3	g/cm³	ISO 1183
表观密度	0.70 到 0.80	g/cm³
溶化体积流率（MVR） (250°C/2.16 kg)	21	cm³/10min	ISO 1133
收缩率
垂直流动方向	1.9	%	ISO 294-4
流动方向	1.6	%	ISO 294-4
吸水率
饱和, 23°C	0.5	%	ISO 62
平衡, 23°C, 50% RH	0.25	%	ISO 62
粘数	130	cm³/g	ISO 307
模具收缩性
free, longitudinal	1.5	%
free, transverse	1.5	%
补充信息	额定值		测试方法
Automotive Materials (> 1.00 mm)	Passed		FMVSS 302
ISO Type	PBT, E+F+MGHLN, 13-030		ISO 7792
硬度	额定值	单位制	测试方法
球压硬度 (H 358/30)	160	MPa	ISO 2039-1
机械性能	额定值	单位制	测试方法
拉伸模量	2500	MPa	ISO 527-2
拉伸应力 (屈服)	55	MPa	ISO 527-2/50
拉伸应变 (屈服)	3.7	%	ISO 527-2/50
标称拉伸断裂应变	> 50	%	ISO 527-2/50
拉伸蠕变模量 5(1000 hr)	1200	MPa	ISO 899-1
弯曲模量	2300	MPa	ISO 178
弯曲应力	85	MPa	ISO 178
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度
-30°C	4	kJ/m²	ISO 179/1eA
23°C	5.2	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度 (23°C)	无断裂		ISO 179/1eU
热性能	额定值	单位制	测试方法
热变形温度
0.45 MPa, 未退火	165	°C	ISO 75-2/B
1.8 MPa, 未退火	65	°C	ISO 75-2/A
熔融温度	223	°C	ISO 11357-3
线形热膨胀系数 - 流动 (23 到 80°C)	1.3E-4 到 1.6E-4	cm/cm/°C	ISO 11359-2
比热	1500	J/kg/°C
导热系数	0.27	W/m/K	DIN 52612
电气性能	额定值	单位制	测试方法
表面电阻率	1.00E+13	ohms	IEC 60093
体积电阻率	1.00E+16	ohms·cm	IEC 60093
相对电容率
100 Hz	3.3		IEC 60250
1 MHz	3.3		IEC 60250
耗散因数
100 Hz	1.00E-03		IEC 60250
1 MHz	0.02		IEC 60250
漏电起痕指数
解决方案 A	550	V	IEC 60112
解决方案 B	450	V	IEC 60112
可燃性	额定值	单位制	测试方法
可燃性等级
0.400 mm	HB		IEC 60695-11-10, -20
1.60 mm	HB		IEC 60695-11-10, -20
热性能	额定值	单位制	测试方法
温度指数 - at 50% loss of tensile strength
--	120	°C	IEC 60216
--	140	°C	IEC 60216
使用温度 - short cycle operation	200	°C
