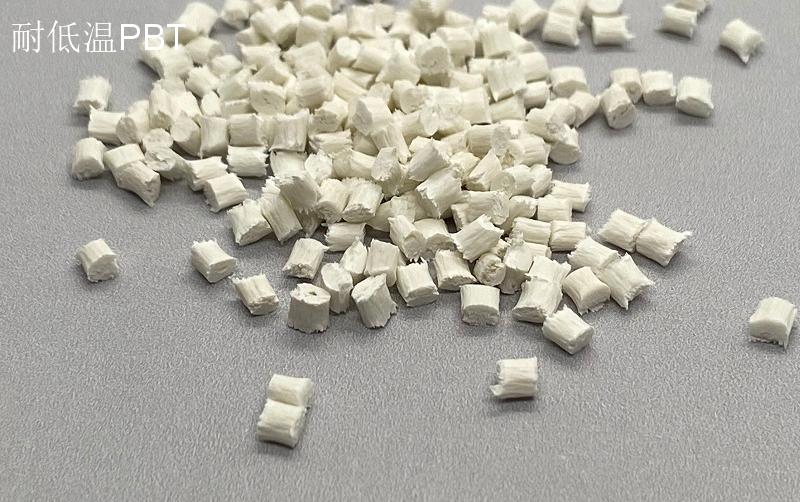

耐低温PBT

出色的低温韧性
高强度和刚度。
尺寸稳定。
蠕变趋势低。
良好的抗冲击强度。
非常低的热膨胀系数。
对酸具有良好的耐化学性
对氯和腐蚀剂具有出色的耐受性。
具有较低的汽油渗透性和出色的气体阻隔性。
非常好的电性能
非常低的吸湿性。
良好的粘合和焊接能力

耐低温PBT的介绍

聚对苯二甲酸丁二酯(PBT)是采用丁苯高抗冲弹性体及相熔塑化剂共混而成,耐低温PBT不仅满足了产品对材料韧性提高的要求，同时耐寒PBT还弥补了单一增韧材料的加入对产品综合性能影响的不足，较大限度地降低了因韧性的提高而对其它物性后续加工工艺的不利影响。

耐低温PBT的物性参考

物理性能	额定值	单位制	测试方法
熔流率（熔体流动速率） (250°C/2.16 kg)	17	g/10 min	ISO 1133
溶化体积流率（MVR） (250°C/2.16 kg)	13	cm³/10min	ISO 1133
收缩率
流动	0.30 到 0.70	%	内部方法
流动	0.30 到 0.50	%	内部方法
流动	0.50 到 0.80	%	内部方法
流动 : 3.20 mm	0.30 到 0.80	%	内部方法
横向流动	0.50 到 1.0	%	内部方法
横向流动	0.40 到 0.60	%	内部方法
横向流动	0.60 到 0.90	%	内部方法
横向流动 : 3.20 mm	0.50 到 1.0	%	内部方法
吸水率
24 hr	0.09	%	ASTM D570
平衡, 23°C, 50% RH	0.08	%	ISO 62
机械性能	额定值	单位制	测试方法
拉伸模量
--	9300	MPa	ASTM D638
--	9300	MPa	ISO 527-2/1
抗张强度
屈服	120	MPa	ASTM D638
屈服	125	MPa	ISO 527-2/5
断裂	120	MPa	ASTM D638
断裂	125	MPa	ISO 527-2/5
伸长率
屈服	2.7	%	ASTM D638
屈服	2	%	ISO 527-2/5
断裂	2.7	%	ASTM D638
断裂	2	%	ISO 527-2/5
弯曲模量
50.0 mm 跨距	7580	MPa	ASTM D790
--	8500	MPa	ISO 178
弯曲应力
--	195	MPa	ISO 178
屈服, 50.0 mm 跨距	195	MPa	ASTM D790
断裂, 50.0 mm 跨距	190	MPa	ASTM D790
泰伯耐磨性 (1000 Cycles, 1000 g, CS-17 转轮)	19	mg	ASTM D1044
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度
-30°C	5	kJ/m²	ISO 179/1eA
23°C	5	kJ/m²	ISO 179/1eA
简支梁无缺口冲击强度
-30°C	45	kJ/m²	ISO 179/1eU
23°C	45	kJ/m²	ISO 179/1eU
悬壁梁缺口冲击强度
-30°C	80	J/m	ASTM D256
23°C	85	J/m	ASTM D256
-30°C	7	kJ/m²	ISO 180/1A
23°C	8	kJ/m²	ISO 180/1A
无缺口悬臂梁冲击
23°C	800	J/m	ASTM D4812
-30°C	45	kJ/m²	ISO 180/1U
23°C	45	kJ/m²	ISO 180/1U
装有测量仪表的落镖冲击 (23°C, Total Energy)	8	J	ASTM D3763
热性能	额定值	单位制	测试方法
载荷下热变形温度
0.45 MPa, 未退火, 3.20 mm	220	°C	ASTM D648
0.45 MPa, 未退火, 6.40 mm	216	°C	ASTM D648
0.45 MPa, 未退火, 64.0 mm 跨距 22	217	°C	ISO 75-2/Bf
1.8 MPa, 未退火, 3.20 mm	203	°C	ASTM D648
1.8 MPa, 未退火, 6.40 mm	207	°C	ASTM D648
1.8 MPa, 未退火, 64.0 mm 跨距 23	204	°C	ISO 75-2/Af
维卡软化温度
--	215	°C	ASTM D1525, ISO 306/B50, ISO 306/B120 24
--	223	°C	ISO 306/A50
Ball Pressure Test (125°C)	Pass		IEC 60695-10-2
线形热膨胀系数
流动：-40 到 40°C	2.50E-05	cm/cm/°C	ASTM E831, ISO 11359-2
流动：60 到 138°C	2.50E-05	cm/cm/°C	ASTM E831
横向：-40 到 40°C	1.20E-04	cm/cm/°C	ASTM E831, ISO 11359-2
导热系数	0.19	W/m/K	ISO 8302
RTI Elec	140	°C	UL 746
RTI Imp	140	°C	UL 746
RTI	140	°C	UL 746
电气性能	额定值	单位制	测试方法
表面电阻率	> 1.0E+15	ohms	IEC 60093
体积电阻率
--	> 3.2E+16	ohms·cm	ASTM D257
--	> 1.0E+15	ohms·cm	IEC 60093
介电强度
1.60 mm, in Oil	25	kV/mm	ASTM D149
3.20 mm, in Air	19	kV/mm	ASTM D149
0.800 mm, 在油中	28	kV/mm	IEC 60243-1
1.00 mm 25	19	kV/mm	IEC 60243-1
1.60 mm, 在油中	24	kV/mm	IEC 60243-1
3.20 mm, 在油中	16	kV/mm	IEC 60243-1
介电常数
100 Hz	3.8		ASTM D150
1 MHz	3.7		ASTM D150
50 Hz	3.1		IEC 60250
60 Hz	3.1		IEC 60250
1 MHz	3.1		IEC 60250
耗散因数
100 Hz	2.00E-03		ASTM D150
1 MHz	0.02		ASTM D150
50 Hz	1.00E-03		IEC 60250
60 Hz	1.00E-03		IEC 60250
100 Hz	1.00E-03		IEC 60250
1 MHz	0.01		IEC 60250
耐电弧性 26	PLC 5		ASTM D495
相比耐漏电起痕指数(CTI)	PLC 0		UL 746
漏电起痕指数	300	V	IEC 60112
高电压电弧起痕速率 (HVTR)	PLC 1		UL 746
可燃性	额定值	单位制	测试方法
UL 阻燃等级 (0.840 mm)	HB		UL 94
灼热丝易燃指数 (1.00 mm)	750	°C	IEC 60695-2-12
极限氧指数	19	%	ASTM D2863
硬度	额定值	单位制	测试方法
洛氏硬度
R 级	118		ASTM D785
R 计秤	118		ISO 2039-2
球压硬度 (H 358/30)	122	MPa	ISO 2039-1
