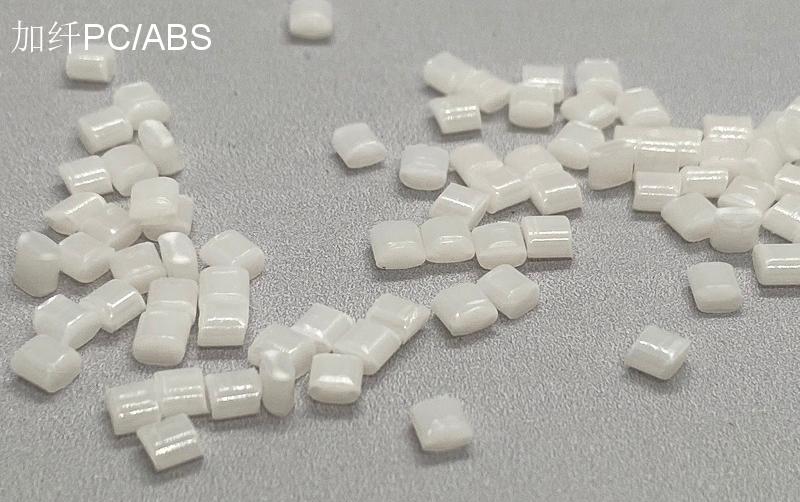

加纤PC/ABS

高耐热、高尺寸稳定性的阻燃部件
与有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理
有高抗冲、高耐热、阻燃、增强等级别
流动性比HIPS差一点，比PMMA、PC等好，柔韧性好
机械性能的卓越平衡，低温时也具备高冲击强度
室内紫外线稳定性，色彩范围广泛
易于注塑和挤塑，吹塑加工
良好的电镀性
一般密度在1.05-1.20间

加纤PC/ABS，阻燃增强PC/ABS原料介绍

PC/ABS，聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，是由聚碳酸酯（Polycarbonate）和丙烯腈-丁二烯-苯乙烯共聚物（ABS）合并而成的热可塑性塑胶，结合了两种材料的优异特性，ABS材料的成型性和PC的机械性、冲击强度和耐温、抗紫外线（UV）等性质，颜色是无色透明颗粒。

加纤PC/ABS，阻燃增强PC/ABS原料物性表参数

物理性能	额定值	单位制	测试方法
比重	1.46	g/cm³	ASTM D792, ISO 1183
收缩率			内部方法
流动	0.38	%	内部方法
横向流动	0.46	%	内部方法
吸水率
24 hr, 50% RH	0.08	%	ASTM D570
平衡, 23°C, 50% RH	0.04	%	ISO 62
电气性能	额定值	单位制	测试方法
Static Decay	10	msec	FTMS 101B
屏蔽效力			内部方法
1.50 mm	47 到 53	dB	内部方法
3.00 mm	60 到 70	dB	内部方法
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度(23°C)	7.6	kJ/m²	ISO 179/1eA
悬壁梁缺口冲击强度
-30°C	44	J/m	ASTM D256
23°C	60	J/m	ASTM D256
-30°C	5.3	kJ/m²	ISO 180/1A
23°C	6	kJ/m²	ISO 180/1A
无缺口悬臂梁冲击
-30°C	330	J/m	ASTM D4812
23°C	350	J/m	ASTM D4812
-30°C	21	kJ/m²	ISO 180/1U
23°C	21	kJ/m²	ISO 180/1U
装有测量仪表的落镖冲击
23°C, Total Energy	11.5	J	ASTM D3763
--	4.3	J	ISO 6603-2
热性能	额定值	单位制	测试方法
载荷下热变形温度
1.8 MPa, 未退火, 3.20 mm	94	°C	ASTM D648
1.8 MPa, 未退火, 6.40 mm	96	°C	ASTM D648
1.8 MPa, 未退火, 64.0 mm 跨距	96	°C	ISO 75-2/Af
维卡软化温度
--	105	°C	ASTM D1525, ISO 306/B120 12
--	101	°C	ASTM D1525
--	102	°C	ISO 306/A50
线形热膨胀系数
流动 : -40 到 40°C	3.10E-05	cm/cm/°C	ASTM E831
流动 : 23 到 60°C	2.90E-05	cm/cm/°C	ISO 11359-2
横向: -40 到 40°C	5.80E-05	cm/cm/°C	ASTM E831
横向 : 23 到 60°C	7.40E-05	cm/cm/°C	ISO 11359-2
电气性能	额定值	单位制	测试方法
表面电阻率	1.0E+3 到 1.0E+6	ohms	ASTM D257
体积电阻率	1.0E+4 到 1.0E+6	ohms·cm	ASTM D257
可燃性	额定值	单位制	测试方法
UL 阻燃等级 (1.50 mm)	V-0		UL 94
机械性能	额定值	单位制	测试方法
拉伸模量
--	6000	MPa	ASTM D638
--	5800	MPa	ISO 527-2/1
抗张强度
断裂	60	MPa	ASTM D638
断裂	62	MPa	ISO 527-2/5
伸长率
断裂	1.8	%	ASTM D638
断裂	1.8	%	ISO 527-2/5
弯曲模量(50.0 mm 跨距)	5300	MPa	ASTM D790
弯曲应力
--	105	MPa	ISO 178
屈服, 50.0 mm 跨距	90	MPa	ASTM D790
断裂, 50.0 mm 跨距	90	MPa	ASTM D790
断裂弯曲应变	2.8	%	ISO 178
